Клапаны обратные ДУ 15 в Новокуйбышевске

Обратные клапаны «Динамика» с условным проходом 15 мм (½ дюйма) относятся к категории общепромышленной защитной арматуры высокого давления и не предназначены для бытового применения в системах отопления или вентиляции частных домов. Это профессиональное оборудование, рассчитанное на работу в сложных промышленных условиях.

Клапаны КО Ду 15 работают с различными рабочими средами: водой, паром, газообразными веществами, нефтепродуктами и химическими смесями, которые не вызывают коррозии материалов изделия. Область применения охватывает промышленные системы трубопроводов, водопроводы и газопроводы производственных объектов, и нефтегазовые комплексы.

Конструкция обратных клапанов ДУ 15

Обратный клапан Ду 15 имеет подъемную пружинную конструкцию. Принцип действия основан на автоматическом перекрытии потока рабочей среды при изменении направления движения или падении давления. Запорный элемент поднимается при прямом потоке под затвор и опускается под действием пружины, перекрывая проход, при обратном движении среды.

Корпус клапана изготавливается из конструкционной прокатной стали методом механической обработки на станках с ЧПУ. Внутренний элемент:

Затвор из высокопрочной стали 20х13, 40х13 или 12х18н10т;
Пружина — из стали Б-2, 60С2А, 15ХФА, AISI 302.

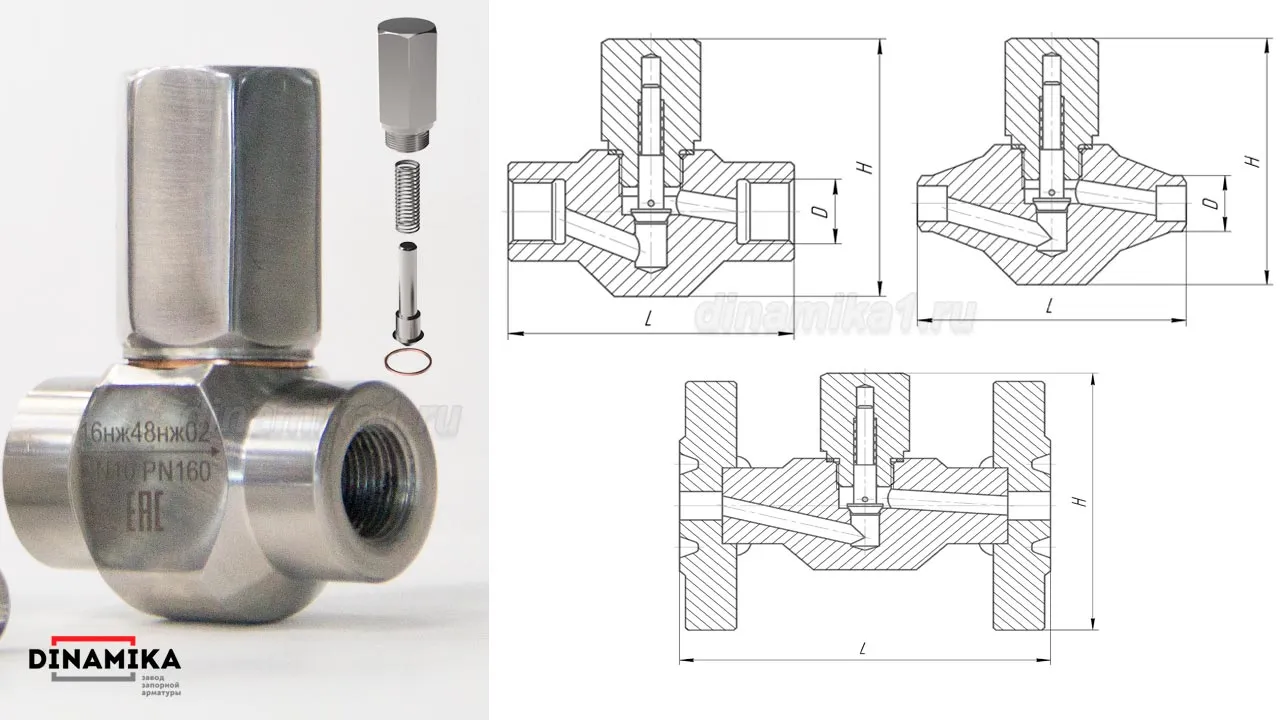

Обратные клапаны ДУ 15

Клапан обратный Ду15 — размеры и вес

Таблица номенклатуры — Обратные клапаны Ду15, обозначения, размеры и вес
Обозначение КО	Присоединение	Условный проход Ду (мм)	Условное давление Ру (PN) кг/см	D	L (мм)	H (мм)	Вес (кг) не более
16с(лс,нж)48нж	муфтовый	15	16, 25, 40, 63,100,160, 250, 400	G 1/2 *	90	83	0.9
16с(лс,нж)48нж	штуцерный		16, 25, 40, 63,100,160, 250, 400	G 1/2 *	90	83	0.9
16с(лс,нж)48нж	фланцевый** ГОСТ 33259-2015		16, 25, 40	n/a	122	103	2.5
16с(лс,нж)48нж	фланцевый** ГОСТ 33259-2015		63,100,160 400	n/a	130	108	3.4
16с(лс,нж)48нж	под приварку ГОСТ 16037-80		16, 25, 40, 63, 100, 160	19	90	84	0.9
16с(лс,нж)48нж	под приварку ГОСТ 16037-80		200, 250, 400	23	90	84	1
16с(лс,нж)48нж СШН	ниппельный		16, 25, 40, 63, 100, 160, 250	исполнение под заказ размеры и вес по запросу
* Возможно исполнение с любым типом резьбы — G ГОСТ 6357-81; М ГОСТ 24705-2004; К и NPT ГОСТ 6111-52; Rc ГОСТ 6211-81.
** Флацевое исполнение с любым типом уплотнительных поверхностей, комплекуем КОФ и крепежом.

Компактные размеры клапанов с условным проходом 15 мм позволяют устанавливать их в ограниченных пространствах промышленных объектов.

Технические характеристики

Краткое обозначение: КО Ду 15 или КОП Ду 15;
Тип конструкции — обратный подъемный, пружинный;
Условный диаметр прохода (Ду): 15 мм, (½ дюйма);
Изготовление и поставка:ТУ 3742-002-27844275-2014, ТР ТС 010,032;
Максимальное рабочее давление: до 40 МПа (клапаны малых диаметров Ду 6-25 мм относятся к категории КО высокого давления).

Исполнения по ГОСТ 15150, диапазон рабочих температур:

исполнение У1 из стали 20: от -40°C до +425°C;
исполнение ХЛ1 из стали 09Г2С (хладостойкое ХЛ): от -60°C до +425°C;
исполнение УХЛ из стали 12Х18Н10Т (нержавеющее НЖ): от -60°C до +425°C.

Типы присоединения к трубопроводу:

фланцевое с комплектацией КОФ и крепежом (ГОСТ 33259);
муфтовое, штуцерное (резьба ½, М20х1,5);
под приварку (ГОСТ 16037);
штуцерно-ниппельное соединение (СШН — ниппель под приварку).

Выбор способа подключения определяется особенностями конкретной трубопроводной системы и требованиями проекта.

Изделия соответствуют требованиям промышленных стандартов и проходят контроль качества на производстве.

Как сделать заказ

Компания «Динамика» работает исключительно с юридическими лицами на условиях оптовых поставок. Для оформления заказа обратных клапанов Ду 15 необходимо связаться с менеджерами компании через официальный сайт, по телефону +7 843 211 55 11 или адресу электронной почты info@dinamika1.ru, указать требуемое количество, исполнение по материалу и тип присоединения.
