Клапаны обратные ДУ 150 в Новокуйбышевске

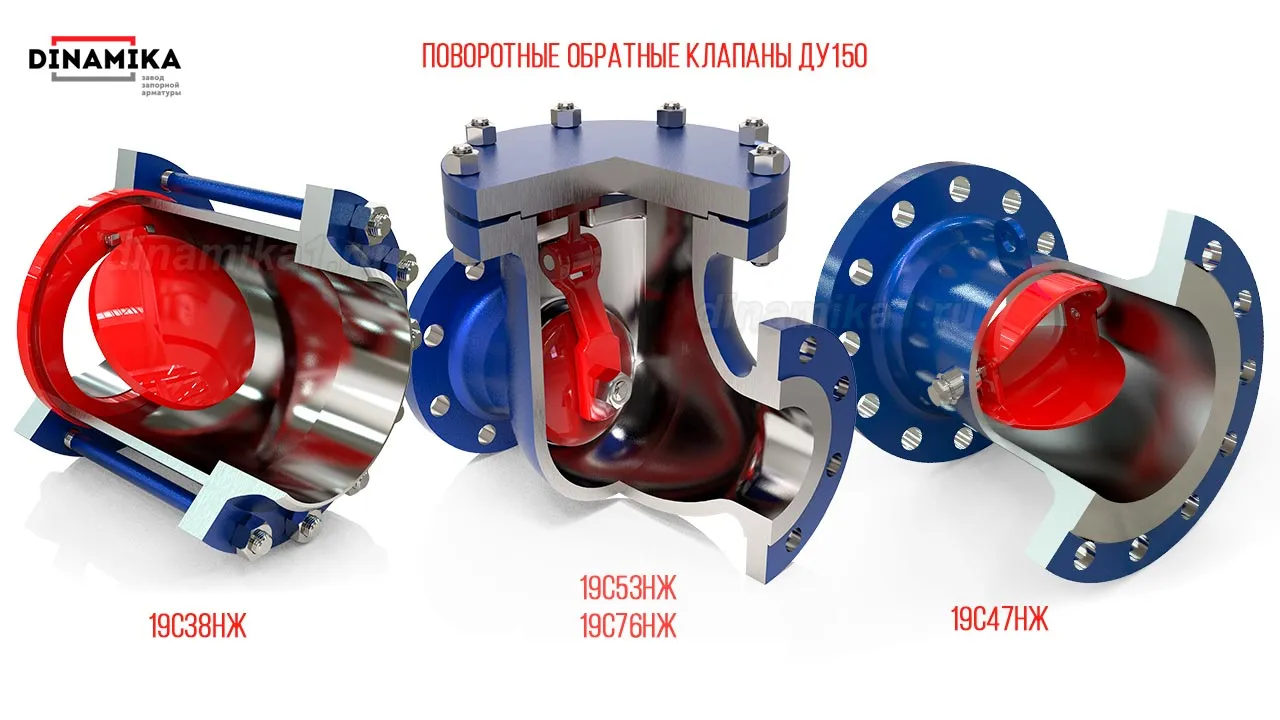

Представляем Вам 14 видов обратных клапанов 150 с прямоточным сечением и без пружинным затвором-захлопкой, которые объединены по исполнению и конструкции в 3 типа:

1. Литые полнопроходные КО — корпус из литой стали имеет смотровое окно заглушенное фланцем, ось захлопки крепится на корпусе. Изготавливаются только в фланцевом исполнении присоединения, имеют номенклатурное обозначение конструкции в общепромышленной маркировке ЦКБА - 53нж, 76нж.
2. Трубные — корпусные детали из прокатной конструкционной стали, седло и захлопка вварены внутри корпуса трубного вида с сечением 150 мм, ось захлопки установлена на седле. Стоит указать, что проход не полный. По справочнику ЦКБА номенклатурное обозначение конструкции 38нж, данный тип прост в конструкции наиболее востребован у проектантов.
3. Аналогичный трубный тип — изготавливаются из прокатной конструкционной стали, седло вварено внутри корпуса трубного вида, но ось захлопки закреплена на корпусе, при этом захлопка с динамическим упором. Номенклатурное обозначение конструкции 47нж.

Особенности обратных клапанов Ду150 (КО 150) производства Динамика:

• Исполнение из стали (прокатная или литая);
• Условный проход 150 мм;
• Прямоточное исполнение корпуса.
• 3 вида поворотной конструкций запорного элемента, обеспечивают надежную защиту трубопроводов от гидроударов и противотока среды.
• Тип уплотнения в затворе (захлопка / седло) металл по металлу, что расширяет диапазон эксплуатационных сред: — вода, пар, газ, перегретые среды до +565°C нефтепродукты и химически агрессивные смеси.

Исходя из вышеуказанных особенностей КО 150 востребованы на объектах нефтегазовой промышленности, в системах водоснабжения промышленных предприятий, на газопроводах и в технологических линиях химических производств с давлением проводимой среды Ру до 160 кг/см.

Конструкция и принцип работы

Ключевое преимущество клапанов обратных Ду150 — это прямоточное сечение прохода в корпусе и поворотная конструкция запорного механизма, которая обеспечивает минимальное гидравлическое сопротивление при прямом потоке среды и мгновенное перекрытие при возникновении обратного давления. Такая конструкция особенно эффективна для трубопроводов среднего диаметра, где требуется сочетание надежности срабатывания и умеренных габаритов арматуры.

Конструкция обратного клапана Ду 150 выполнена по поворотному типу. Основной запорный элемент — поворотный диск (захлопка), закрепленный на оси внутри корпуса. При движении рабочей среды в прямом направлении диск открывается под действием потока, обеспечивая свободное прохождение жидкости или газа с минимальными потерями давления. При возникновении обратного потока или остановке движения среды диск автоматически возвращается в закрытое положение под действием собственного веса и противодавления, герметично перекрывая проходное сечение.

Корпус клапана изготавливается из литьевой или конструкционной стали в зависимости от требований заказчика и условий эксплуатации. Углеродистая сталь 20 применяется для стандартных условий, хладостойкие марки — для работы при отрицательных температурах до -60°C, нержавеющие исполнения — для агрессивных сред и условий, требующих повышенной коррозионной стойкости.

Технические параметры

• Условный диаметр прохода (Ду): 150 мм;
• Тип конструкции: поворотный;

Исполнения ГОСТ 15150, сталь:

1. У1 (“С”) — углеродистая сталь 20,20Л,
2. ХЛ (“ЛС”) — хладостойкая сталь 09Г2С, 20ГЛ,
3. УХЛ (“НЖ”) — нержавеющая сталь 12Х18Н9ТЛ, 12Х18Н10Т.

Номенклатурные обозначения:

• 19с(лс,нж)53нж Ру40;
• 19с(лс,нж)76нж Ру16;
• 19с(лс,нж)38нж Ру16, 25,40, 63, 160;
• 19с(лс,нж)47нж Ру40.

Диапазон рабочих температур:

• для исполнения У1: от -40°C до +425°C;
• для исполнения ХЛ: от -60°C до +425°C;
• для исполнения УХЛ из нержавеющей стали 12Х18Н10Т или 12Х18Н9ТЛ: от -60°C до +425°C.

Варианты присоединения к трубопроводу: фланцевый с комплектацией КОФ, под приварку, стяжной межфланцевый.

Область применения: промышленные системы трубопроводов, нефтегазовая отрасль, водопроводы и газопроводы промышленных объектов

Как сделать заказ

Для оформления заказа необходимо направить запрос по номеру телефона +7 843 211 55 11 или адресу электронной почты info@dinamika1.ru. Специалисты компании подготовят коммерческое предложение и выставят счет на оплату. Минимальная партия и сроки поставки уточняются индивидуально.
