Клапаны обратные ДУ 200 в Новокуйбышевске

Обратные клапаны Ду 200 от производителя «Динамика» представляют собой специализированную защитную арматуру общепромышленного применения. Основное назначение изделий — обеспечение односторонней направленности потока рабочей среды и защита оборудования от гидравлических ударов при изменении направления потока.

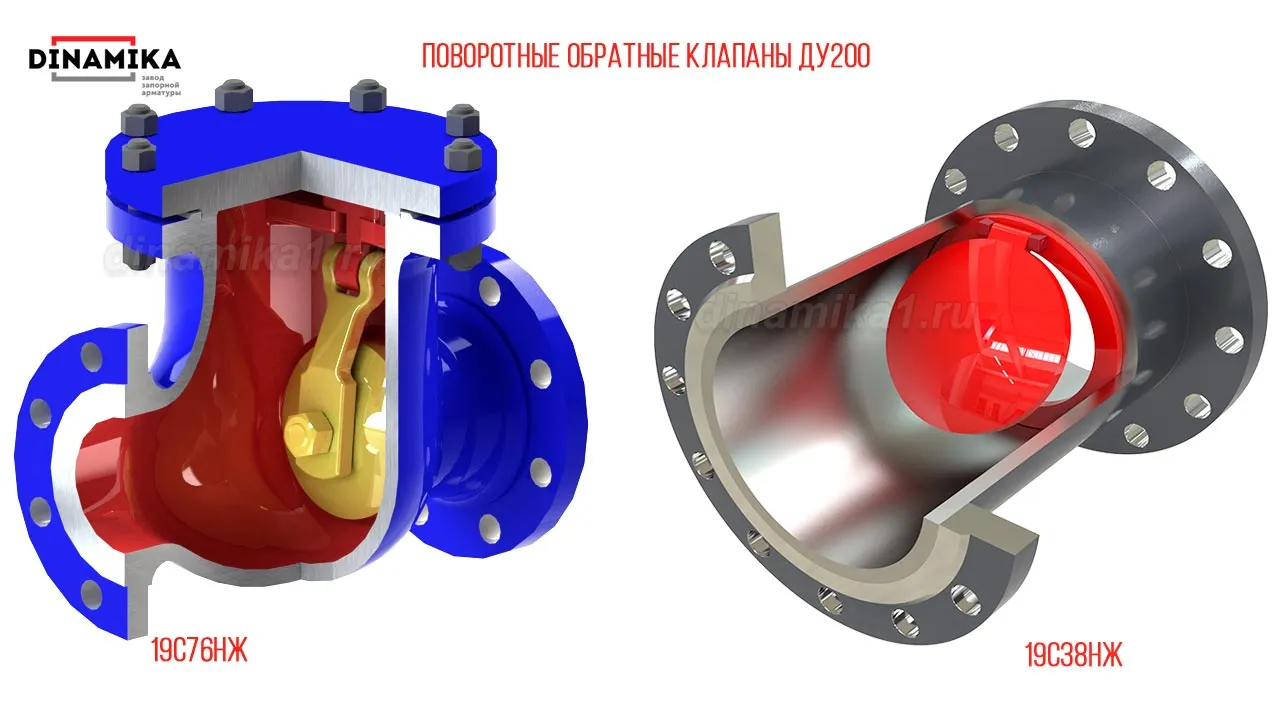

Основные особенности КОП 200 — исполнение из конструкционной или литьевой стали, из них доступны к заказу от производителя 8 видов поворотных клапанов условного прохода 200мм общепромышленных обозначений:

• 19с53нж; 19нж53нж; 19с76нж; 19нж76нж — корпусные детали из литой стали.
• 19с38нж; 19нж38нж; 19с47нж; 19нж47нж — детали из прокатной стали

Клапаны способны работать с различными средами — водой, паром, газом, нефтепродуктами и химическими смесями, не агрессивными к материалам изделия.

Конструкция и принцип действия

Обратный клапан Ду 200 имеет поворотную конструкцию затвора, которая оптимальна для трубопроводов среднего диаметра. В отличие от подъемных пружинных клапанов, используемых в типоразмерах Ду 15-50, поворотная конструкция обеспечивает меньшее гидравлическое сопротивление и более плавное закрытие затвора.

Основными конструктивными элементами являются:

1. Корпус — изготавливается из конструкционной или литьевой стали в зависимости от требований эксплуатации и условий заказа.
2. Поворотный затвор (захлопка) — обеспечивает перекрытие проходного сечения при возникновении обратного потока.
3. Ось поворота — служит опорой для затворного элемента, расположение оси различается в зависимости от конструкции.
4. Уплотнения затвор/седло — метал по металлу что гарантирует стабильный функционал с перегретыми и химически агрессивными средами.

При прямом потоке рабочей среды затвор клапана открывается под действием давления, обеспечивая свободное прохождение жидкости или газа. При снижении давления или возникновении обратного тока затвор автоматически закрывается под собственным весом или давлением обратного потока, предотвращая движение среды в противоположном направлении.

Поворотная конструкция клапанов Ду 200 отличается надежностью и долговечностью, минимальным количеством движущихся частей, что снижает вероятность отказов и упрощает техническое обслуживание.

Технические характеристики

• Изготовление и поставка: ТУ 3742-002-27844275-2014;
• Соответствие техническим регламентам ЕАС: ТР ТС 010, ТР ТС 032.;
• Условный диаметр прохода (Ду): 200 мм;
• Рабочие среды в зависимости от материалов исполнения: вода, пар, газ, нефтепродукты, химия, перегретые смеси, химически агрессивные смеси не влияющие на детали конструкции;
• Максимальное рабочее давление (Ру): от 1,6 до 16 МПа в зависимости от вида КОП 200;
• Климатическое исполнение ГОСТ 15150: У1, ХЛ, УХЛ;
• Герметичность ГОСТ 9544-2015: классы “B - D” в зависимости от типа КО.

Материалы изготовления корпуса (сталь) и диапазон рабочих температур:

1. Сталь 20, 20Л (углеродистая): от -40°C до +425°C.
2. Сталь 09Г2С, 20ГЛ (хладостойкая): от -60°C до +425°C.
3. Сталь 12Х18Н10Т и 12Х18Н9ТЛ (нержавеющая, коррозионностойкая): от -60°C до +425°C, в спец исполнениях до +565°C.

Тип подключения к трубопроводу:

• фланцевый с комплектацией КОФ (комплект обратных фланцев) ГОСТ 33259;
• под приварку ГОСТ 16037;
• под приварку стяжных фланцев корпуса ГОСТ 16037.

Выбор типа присоединения зависит от конкретных условий монтажа и требований проектной документации.

Как сделать заказ

Обратные клапаны Ду 200 от производителя «Динамика» поставляются условиях оптовых закупок. Для оформления заказа необходимо направить заявку с указанием требуемых технических характеристик: по номеру телефона +7 843 211 55 11 или адресу электронной почты info@dinamika1.ru.
