Клапаны обратные ДУ 32 в Новокуйбышевске

Обратные клапаны КО Ду 32 от компании «Динамика» представляют собой профессиональное решение для трубопроводов на промышленных объектов, где требуется защита оборудования и трубопроводов от обратных потоков. Клапан имеет подъемную пружинную конструкцию, обеспечивающую надежное автоматическое перекрытие потока при изменении направления движения среды либо падения давления, что критически важно для обеспечения безопасности важного оборудования (датчики, насосы).

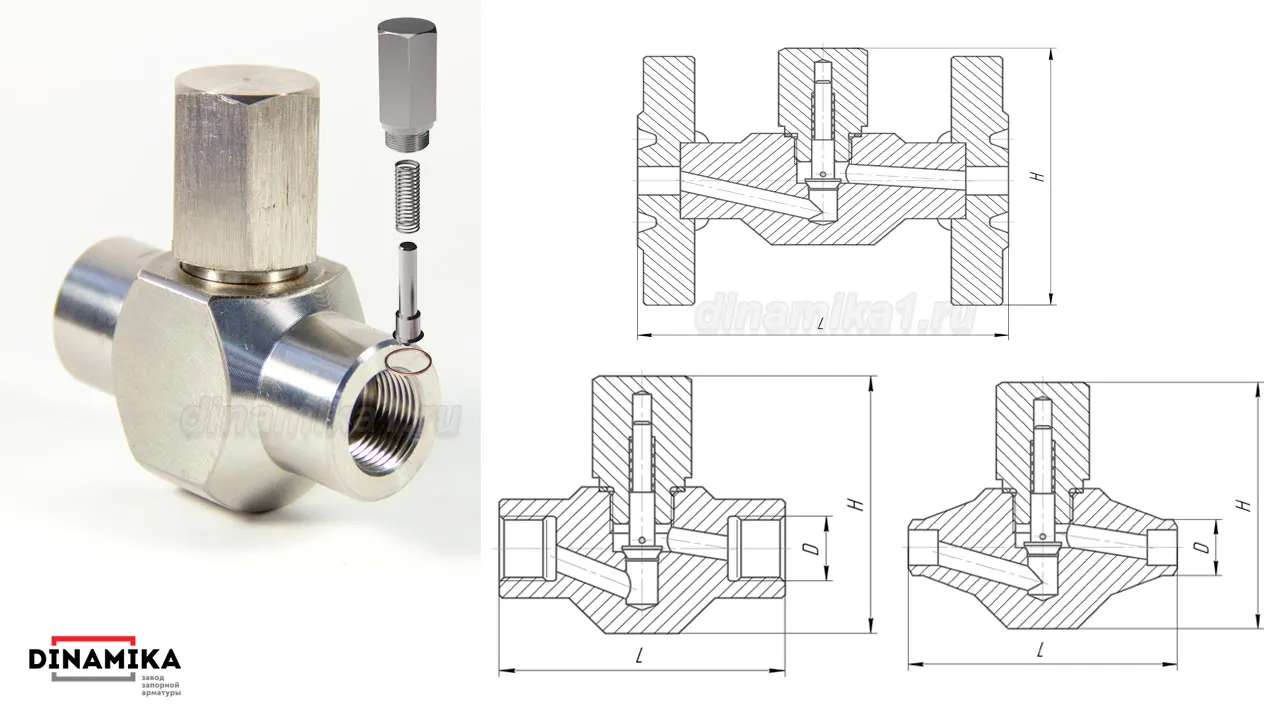

Клапан обратный Ду32 — размеры и вес

Клапаны данного типоразмера работают с средами разнородного агрегатного состояния и агрессивности: водой, паром, газом, нефтепродуктами и химическими смесями, не агрессивными к материалам конструкции. Это делает их универсальным решением для широкого спектра промышленных применений — от систем сжатого воздуха, водо-газоснабжения промышленных предприятий до технологических линий нефтехимических производств. Это оборудование, рассчитанное на профессиональное использование в условиях повышенных нагрузок и требований к безопасности.

Конструкция

Обратный клапан Ду 32 имеет подъемную пружинную конструкцию, которая обеспечивает быстрое и надежное срабатывание при изменении направления потока. Принцип работы основан на автоматическом подъеме запорного элемента под действием прямого потока рабочей среды и его опускании с помощью пружины при снижении давления или возникновении обратного потока. Корпус клапана изготавливается из конструкционной стали, что обеспечивает высокую механическую прочность и устойчивость к внешним воздействиям.

Важные конструктивные особенности обратного клапана Ду32:

1. Неполный проход с сечением в месте седла 12 мм;
2. Муфтовое исполнение с резьбой 1 ¼ ;
3. Односторонний монтаж в любом положении на трубопроводе по стрелке на корпусе.
4. Герметичность класс “В” ГОСТ 9544.

Внутренние элементы — седло, шток-затвор и пружина — выполняются из материалов, соответствующих условиям эксплуатации и типу рабочей среды.

Компактные размеры позволяют интегрировать клапан в существующие трубопроводные системы без существенных изменений компоновки.

Технические характеристики

Условный диаметр прохода (Ду): 32 мм

Тип конструкции: подъемный, пружинный

Максимальное рабочее давление (Ру): до 25 МПа

Материалы изготовления корпусных деталей:

• углеродистая сталь 20;
• хладостойкая сталь 09Г2С;
• нержавеющая сталь 12Х18Н10Т.

Материалы изготовления внутренних деталей:

• Шток-игла
  - для У1, ХЛ исполнений ст.20х13, 40х13;
• углеродистая сталь 20;
• углеродистая сталь 20

Диапазон рабочих температур (в зависимости от материала исполнения):

• сталь 20: от -40°C до +425°C (стандартное);
• сталь 09Г2С: от -60°C до +425°C (хладостойкое ХЛ);
• сталь 12Х18Н10Т: от -60°C до +425°C (нержавеющее коррозионностойкое исполнение НЖ).

Рабочие среды: вода, пар, газ, нефтепродукты, химические смеси, не агрессивные к материалам клапана.

Типы присоединения к трубопроводу:

1. Фланцевое с уплотнительными поверхностями по ГОСТ 33259, поставка полнокомплектная комплектуется КОФ и крепежом,
2. Резьбовое (муфтовое 1 ¼ ) ГОСТ 6357-81, ГОСТ 24705-2004, ГОСТ 6211-81, ГОСТ 6111-52.
3. Под приварку встык ГОСТ 16037.

Поставка КОП Ду32 проводится напрямую со склада производителя “Динамика” с доставкой до терминалов ТК в любой регион РФ и страны ТС.

Как сделать заказ

Компания «Динамика» осуществляет поставки обратных клапанов на условиях оптовых закупок. Для оформления заказа необходимо направить коммерческий запрос через форму на сайте или по адресу info@dinamika1.ru с указанием требуемых технических параметров, материала исполнения, типа присоединения и количества изделий. Консультация специалиста: +7 843 211 55 11.
