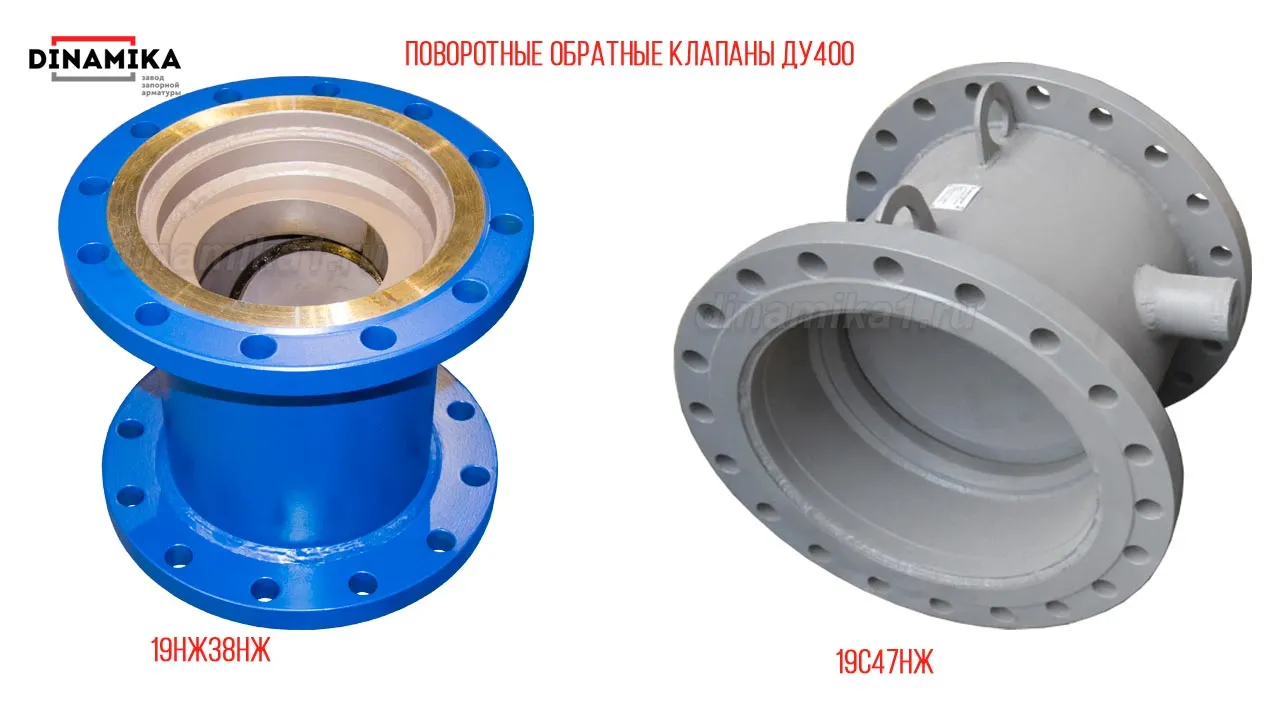

Клапаны обратные ДУ 400 в Новокуйбышевске

Обратные клапаны Ду 400 от производителя «Динамика» представляют собой высоконадежную защитную арматуру для магистральных трубопроводов. Основное функциональное назначение — предотвращение обратного потока рабочей среды, что критично для сложного промышленного оборудования систем водоснабжения, нефтепроводов, газопроводов и технологических линий химических производств.

Клапаны адаптированы для эксплуатации с водой, паром, газом, нефтепродуктами и неагрессивными химическими средами в температурном диапазоне рабочих сред от -60°C до +425°C в зависимости от материала исполнения.

Изделия данного диаметра относятся к поворотной конструкции, что обеспечивает минимальное гидравлическое сопротивление при прямом потоке и быстрое срабатывание при изменении направления движения среды. Запорный элемент поворачивается на оси под действием потока и возвращается в исходное положение под собственным весом при снижении давления или реверсе потока.

Конструкция и принцип работы

Конструкция обратного клапана Ду 400 поворотного типа включает следующие основные элементы:

• Корпус изготавливается из конструкционной прокатной стали с учётом требований к прочности по давлению и условиям эксплуатации. Корпус с проходным сечением прямой конфигурации (прямоточный), обеспечивает одно из важных условий применения на магистральных трубопроводах с транспортировкой больших объемов с высокой скоростью потока.А также корпус обеспечивает герметичность системы и воспринимает нагрузки от внутреннего давления среды и внешних механических воздействий.

• Затвор (захлопка) — подвижный запорный элемент, который в открытом положении располагается параллельно потоку, минимизируя гидравлическое сопротивление. При снижении скорости потока или возникновении обратного давления затвор поворачивается на оси и перекрывает проходное сечение.

• Ось поворота выполняется из прочной стали и обеспечивает надежное крепление затвора с возможностью свободного вращения. Конструкция оси рассчитана на многократные циклы срабатывания без потери функциональности.

• Уплотнительные элементы - металл по металлу (захлопка / седло) обеспечивают герметичность затвора в закрытом положении, минимально класс герметичности “D”, максимально класс “B” по ГОСТ 9544 -2015. Ещё одна из особенности такого типа уплотнения - возможность эксплуатации в высокотемпературном режиме до + 425 градусов Цельсия (перегретые рабочие среды).

Технические характеристики

• Условный диаметр прохода (Ду): 400 мм;
• Тип конструкции: поворотный тип захлопки, корпус трубного вида;
• Максимальное рабочее давление (Ру): от 1,6 до 16 МПа

Материалы изготовления корпуса:

• углеродистая сталь 20 (исполнение У);
• хладостойкая сталь 09Г2С (исполнение ХЛ);
• нержавеющая сталь 12Х18Н10Т (исполнение УХЛ);

Диапазон рабочих температур:

• Для исполнения У (С): от -40°C до +425°C;
• Для исполнения ХЛ (ЛС): от -60°C до +425°C;
• Для исполнения УХЛ (НЖ): от -60°C до +425°C.

Тип присоединения к трубопроводу:

1. Фланцевое с комплектацией КОФ (комплект обратных фланцев).
2. Под приварку.
3. Межфланцевое стяжное исполнение корпуса под приварку фланцев.

Рабочие среды: вода, пар, газ, нефтепродукты, химические смеси, неагрессивные к материалам клапана

Области применения: нефтегазовая промышленность, промышленные системы трубопроводов, магистральные водопроводы и газопроводы, химическая промышленность, энергетические объекты

Как сделать заказ

Компания «Динамика» осуществляет оптовые поставки обратных клапанов Ду 400. Для оформления заказа необходимо направить запрос с указанием требуемых технических параметров по номеру телефона +7 843 211 55 11 или email info@dinamika1.ru. Специалисты отдела продаж подготовят коммерческое предложение и выставят счет.
