Класс герметичности задвижек: испытания по ГОСТ 9544-2015

Класс герметичности задвижек клиновых (ЗК) является важнейшей характеристикой, разрешающей применение запорной арматуры в определённых условиях, где большей или меньшей степени разрешены протечки по затвору, крышке корпуса и бугельному узлу с уплотнением шпинделя. Но основной является ГОСТ 9544-2015 «Арматура трубопроводная. Классы герметичности затвора» — это стандарт в котором представлены нормы герметичности затвора, т.е. свойство затвора препятствовать газовому или жидкостному обмену.

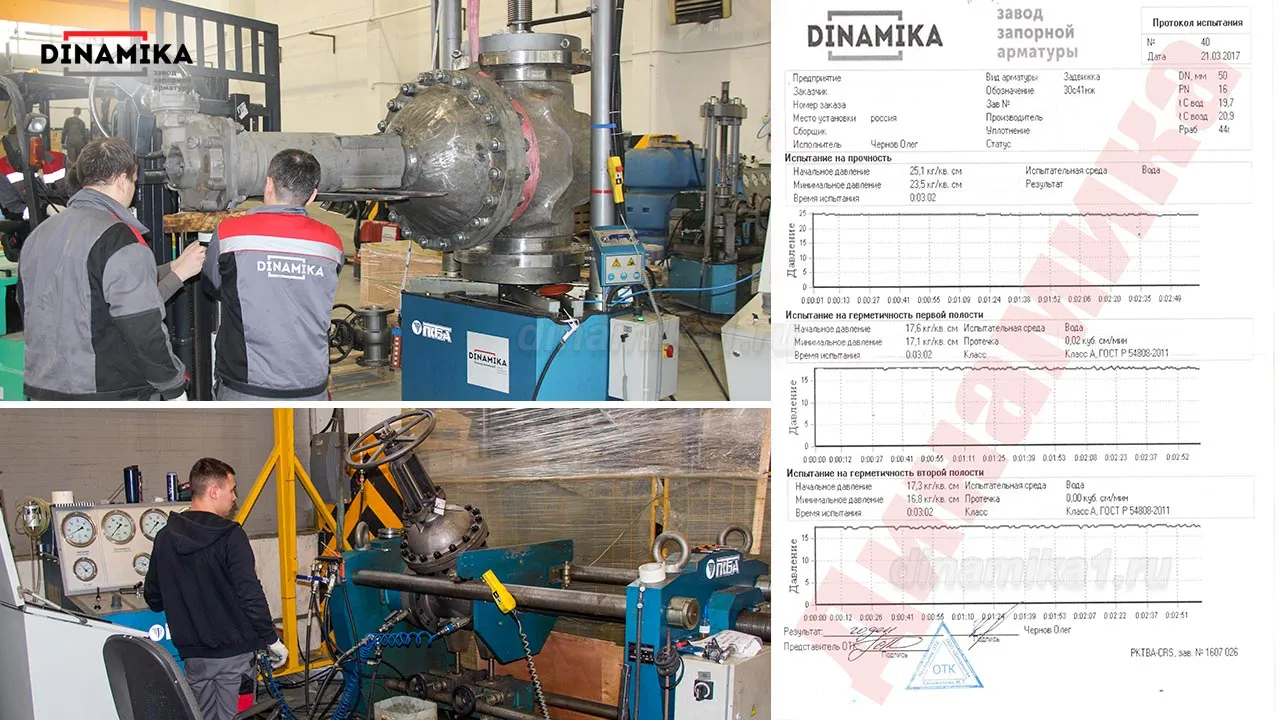

Согласно стандарта определяется главный показатель — это нормы пропускной способности по воде или воздуху и допустимые утечки при испытаниях, по этому показателю присваивается класс герметичности после испытаний задвижек клиновых на сертифицированных стендах. На предприятиях производителях трубопроводной арматуры такие стенды присутствуют в обязательном порядке. На фото ниже представлены гидроиспытания и протокол испытаний с присвоением класса.

Классы герметичности задвижек клиновых по протечке затвора (применяется для всех затворов арматуры запорной, обратной и предохранительной ГОСТ 9544):

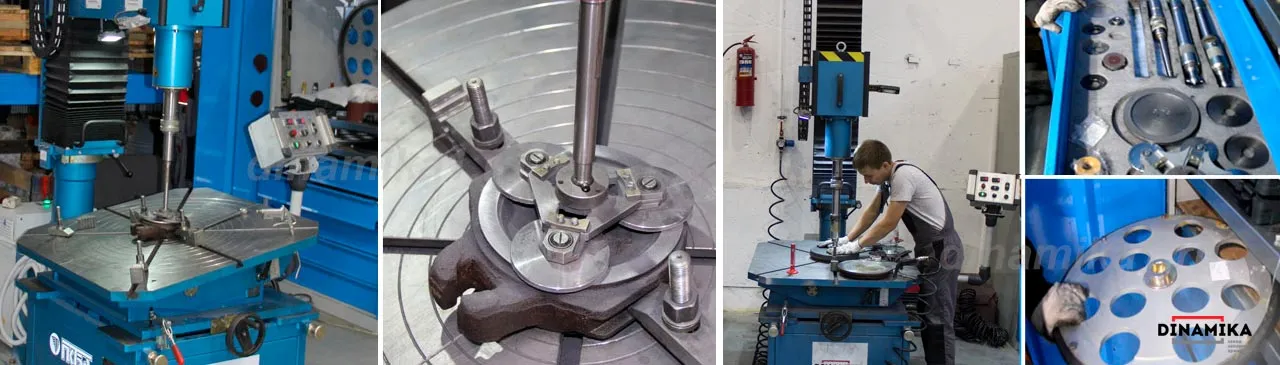

• Класс A — “нулевая” утечка, условно без видимого протекания, лучший класс. Легко достигается у задвижек с мягкими уплотнениями (резинометаллический клин, PTFE и т.п.), сложнее достигается с металлическим клином и сёдлами, в этом случае для достижения максимального класса «А» используются шлифовально-притирочные станки (фото ниже).

А-класс считается наивысшим и является показателем качества трубопроводной арматуры, и как результат предназначенной для управления потоками рабочих сред в жидком и газообразном агрегатном состоянии, средами повышенного давления и повышенной опасности, с высокой температурой и агрессивностью. Пример применения – на газопроводе.

• Класс B — малые допустимые утечки, нормируются по таблицам в ГОСТ 9544 (в зависимости от условного прохода (Ду), среды и испытательного давления). Типично для металлических седел и клина хорошего качества.
• Класс C — повышенные допустимые утечки, чаще применимы для крупных стальных задвижек с металлическими седлами Ду от 500 до 2000 мм.
• Классы D, E, F — герметичность с низкими показателями (максимальная величина протечек из всех классов), приемлемо для эксплуатации на трубопроводах с жидкими средами и низким давлением, в основном это защитная арматура (обратные клапаны), запорные клапаны Ду250 и более, запорная арматура из чёрного металлопроката (чугун). Пример области применения — водопроводы низкого давления и сточные трубопроводы.

Для запорной арматуры точные допустимые величины утечек (см3/мин и т.п.) для каждого класса и Ду — в ГОСТ 9544-2015.
