Задвижка 30лс576нж

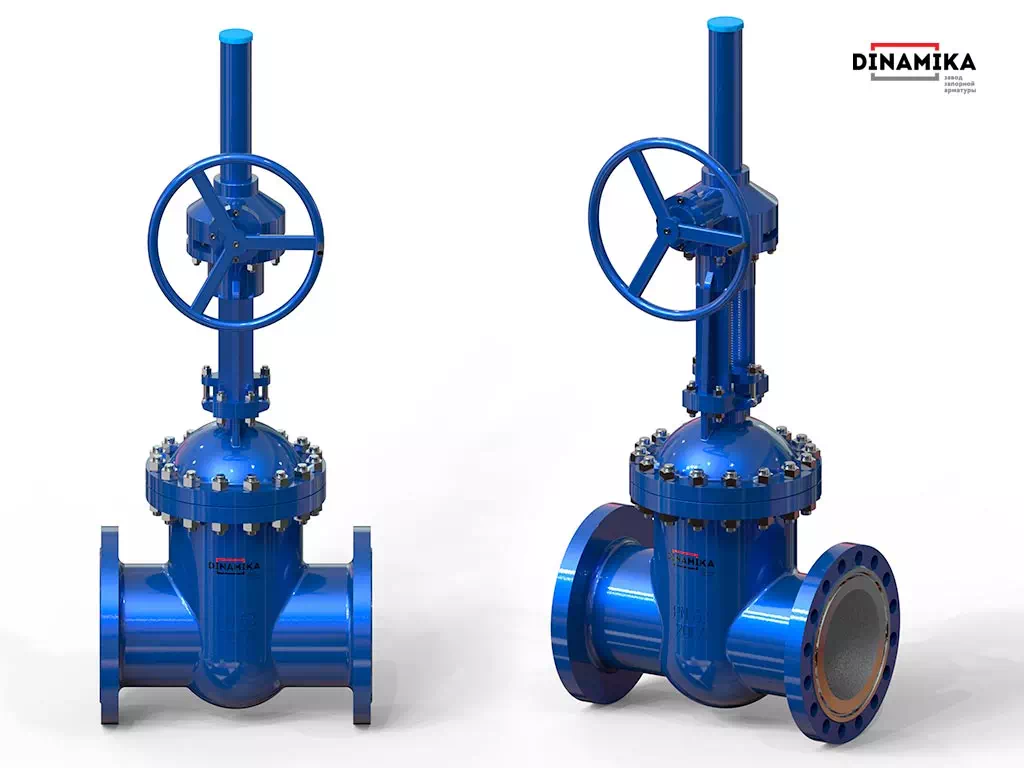

30лс576нж задвижка ХЛ с редуктором Ру63

Редукторная задвижка 30лс576нж относится к классу запорная арматура ЗКЛ большого условного  прохода для эксплуатации в широтах с холодным климатом. Изготовлена из литьевого сплава стали 20ГЛ хладостойкого к температуре до минус 60 градусов Цельсия. По условном рабочему давлению сред до 6,3 МПа находит свое основное применение на нефтепроводах и газопроводах, где используется в качестве запорного устройства для неагрессивных рабочих сред с диапазоном рабочих температур от минус 60 до плюс 425 градусов Цельсия.


Управление клиновым затвором осуществляется ручным способом с помощью механического редуктора, что отображено в общепромышленном обозначении (таблица фигур) для данной продукции:

• 30 – задвижка клиновая.
• ЛС – исполнение ХЛ по свойствам стали 20ГЛ.
• 576 – номенклатурное обозначение конструкции по справочнику ЦКБА, где цифра «5» обозначает установленный механический редуктор.
• НЖ – исполнение затвора или наплавок на клине нержавеющей стали.

Особенности 30лс576нж:

1. ЗКЛ – задвижка клиновая литая, стальная, фланцевая
2. Поставляется только в комплектации с редуктором.

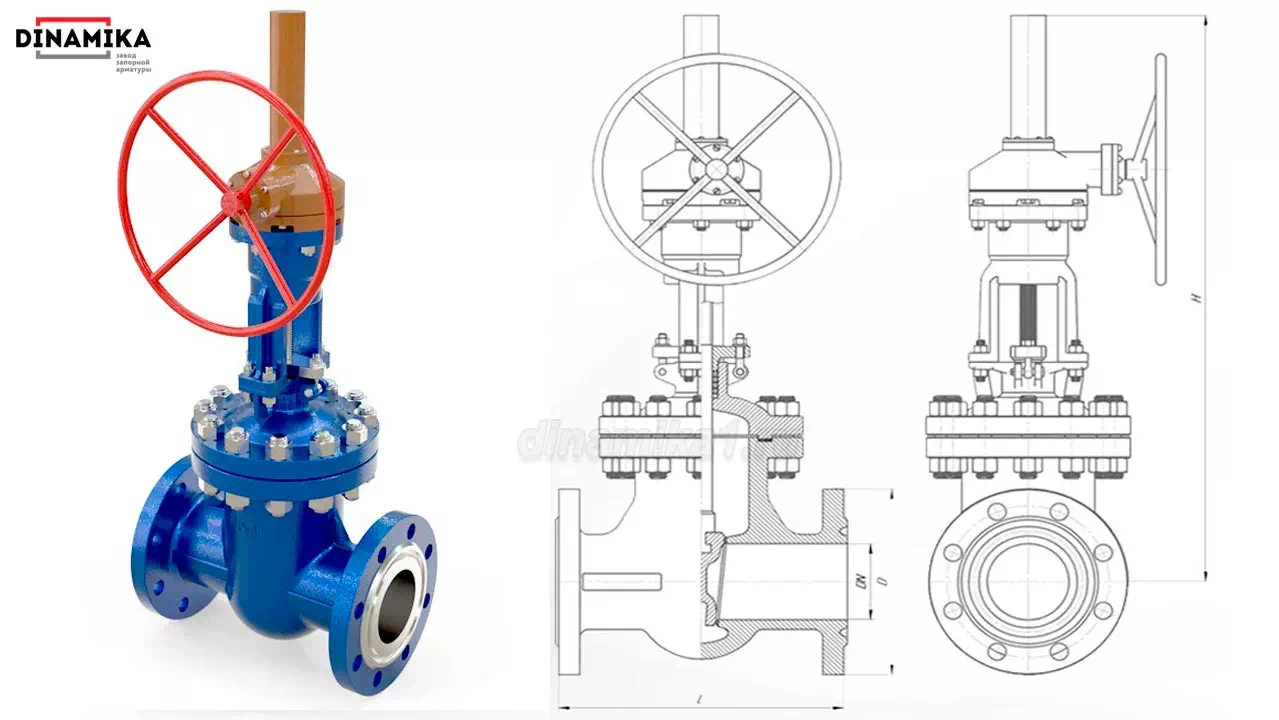

3. С выдвижным шпинделем при открытии шпиндель поднимается и уходит в защитный кожух редуктора поэтому строительная высота задвижки одна и может незначительно меняться в зависимости от модели редуктора.
4. Корпусные детали из стали 20ГЛ, где «Л» обозначает литая и «Г» легированная т.е. улучшенный сплав углеродистой стали.
5. Изготавливается только фланцевом исполнении с обязательной комплектацией редуктором, комплектацией КОФ и метизом по договорённости с заказчиком.

Задвижки 30лс576нж модификации конструкции:

• с простым ручным управлением маховиком обозначение 30лс76нж Ду50 - Ду250 мм,
• с электроприводом - обозначение 30лс976нж Ду50 –Ду500.

Продукция проходит гидравлические испытания на сертифицированных стендах испытаний с присвоением класса герметичности «А».
